T-CON Board (Ekran Kartı)

T-CON board (ekran kartı), panelin görüntüyü nasıl oluşturacağını yöneten karttır. Anakarttan gelen görüntü sinyalini panelin anlayacağı zamanlama sinyallerine çevirir. Bu kart bozulduğunda ses normal gelir ama görüntüde yatay şerit, titreme, renk bozulması veya yarım ekran gibi bozulmalar oluşur. Samsung (BN41 serisi), Vestel, Grundig, LG ve diğer markalar için test edilmiş çıkma T-CON kartı tedarik ediyoruz.

T-CON Arızasının Belirtileri

• Ekranda yatay şerit ve bantlar - T-CON arızasının en tipik işareti
• Görüntüde titreme ve dalgalanma
• Ekranın yarısının kararması veya beyazlaması
• Negatif görüntü, ters renkler, çift görüntü
• Ses var, görüntü hiç yok - bazı T-CON arızalarında görüntü tamamen kesilir (bkz. ses var görüntü yok)

Önemli ayrım: Dikey çizgiler ve sabit lekeler genellikle T-CON değil, panel veya flex kaynaklıdır. Yanlış parça almamak için ayrımı doğru yapmak gerekir; atölyemizde arıza tespiti ücretsizdir.

Doğru T-CON Kartını Seçmek

1. Kartın kendi kodunu okuyun. Samsung'da BN41-02297, BN41-02229; Grundig/Vestel'de 47-6021051, 3DRMB4C4LV0.3 gibi kodlar bulunur.
2. Panel kodunu mutlaka not edin. Panelin arka etiketinde HV320FHB-N00 gibi bir kod yazar. T-CON seçiminde panel kodu, TV model adından daha belirleyicidir.
3. Aynı model farklı panel içerebilir. Üretim partisine göre farklı panel üreticisi kullanıldığından, model adına güvenmek risklidir.
4. Emin değilseniz gönderin. Kartın ve panel etiketinin fotoğrafıyla uyumluluğu ücretsiz teyit edelim.

Kod kontrolü ücretsizdir. Kartın ve panel etiketinin fotoğrafını WhatsApp'tan gönderin; uyumlu T-CON kartını biz teyit edelim.

Kart ve Panel Kodu Fotoğrafı Gönder

Stoktaki T-CON Kartlarından Örnekler

Aşağıdaki kartlar atölyemizde test edilmiştir. Kart ve panel kodunu kendi televizyonunuzunkiyle karşılaştırabilirsiniz.

Sık Aranan T-CON Kart ve Panel Kodları

T-CON seçiminde panel kodu belirleyicidir. Aşağıdaki kodlara tıklayarak stoğumuzdaki uyumlu ekran kartlarını görebilirsiniz.

Kodunuzu listede bulamadıysanız üstteki arama kutusuna yazabilir veya kartın fotoğrafını WhatsApp'tan gönderebilirsiniz; stok durumunu biz kontrol edelim.

Markaya Göre T-CON Kart Modelleri

Stoktaki T-CON kartlarını markaya göre listeledik. Kart veya panel kodunuzu bulun, doğrudan ürün sayfasına gidin. Kodu nereden okuyacağınızı bilmiyorsanız TV parça kodu bulma rehberimize bakın.

Samsung

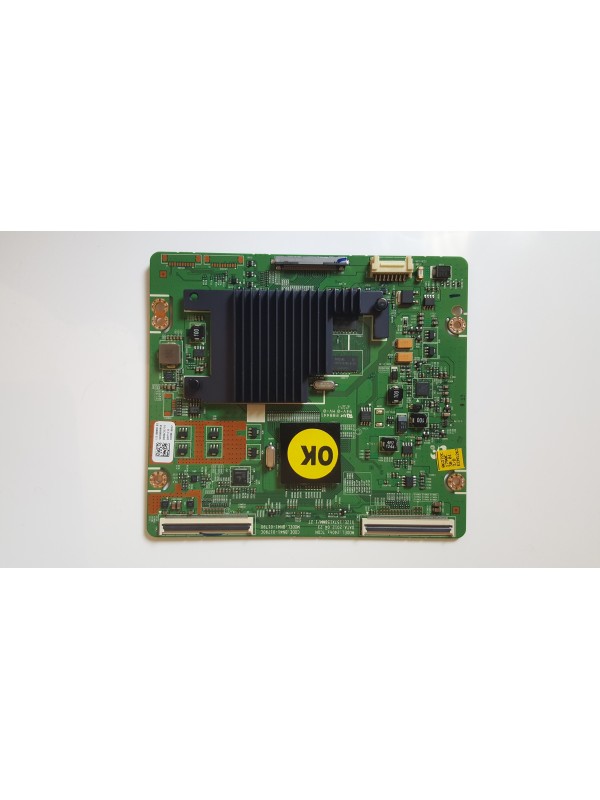

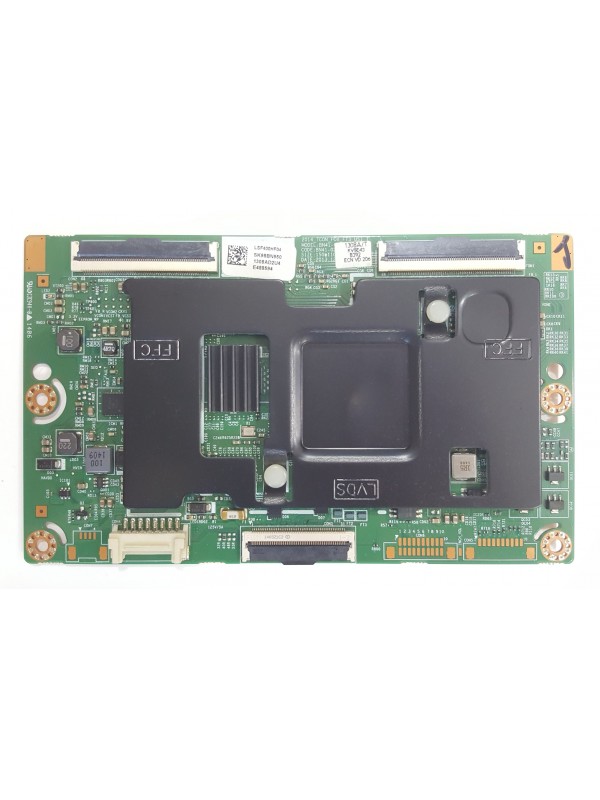

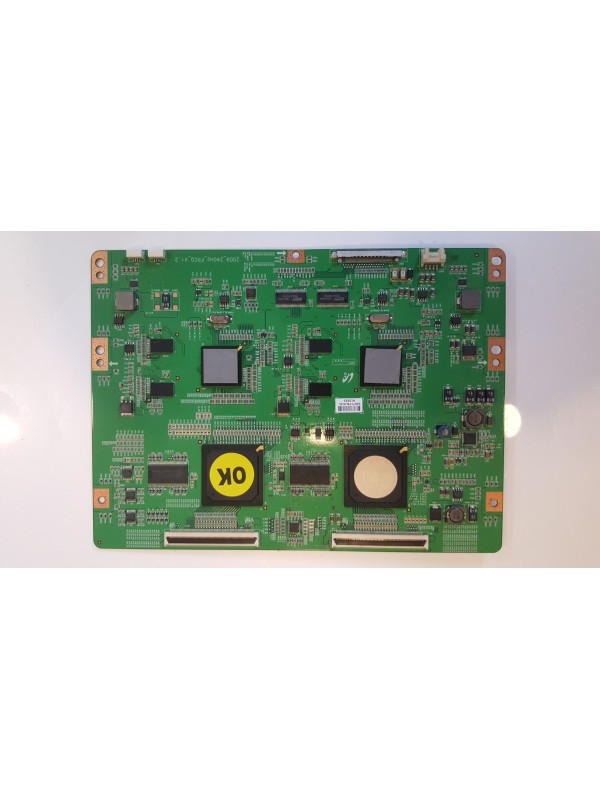

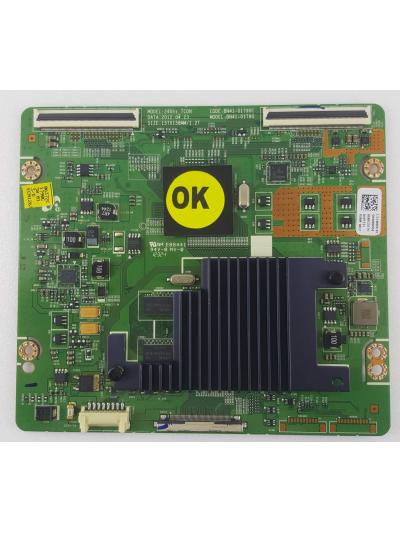

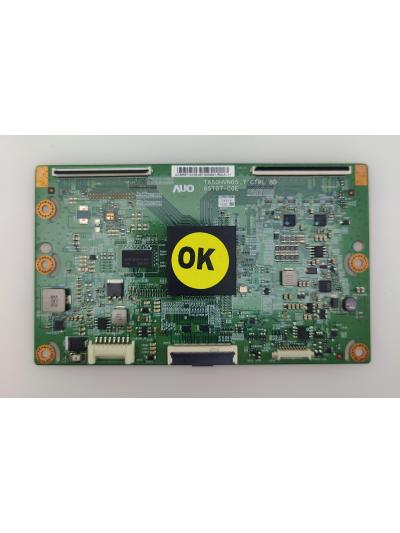

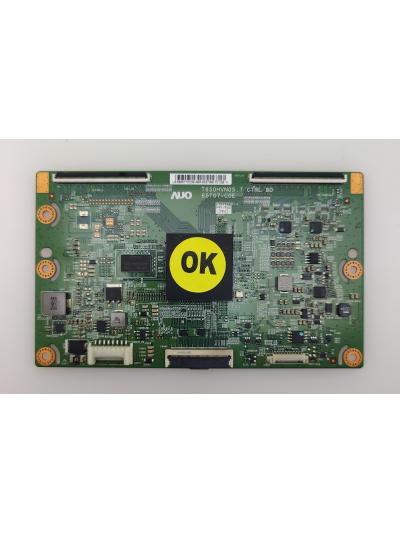

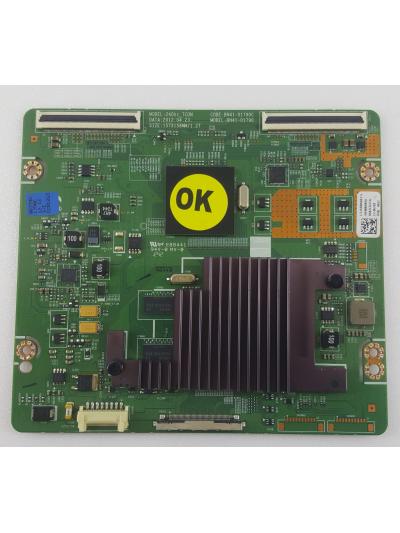

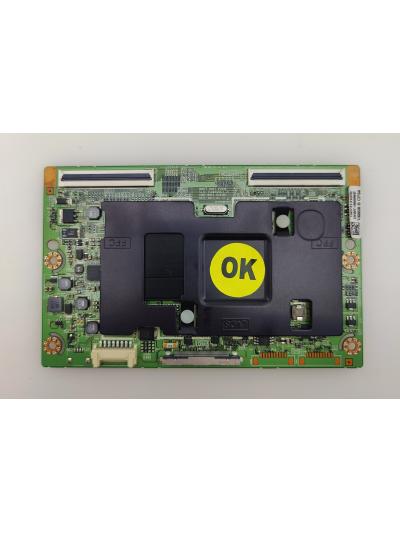

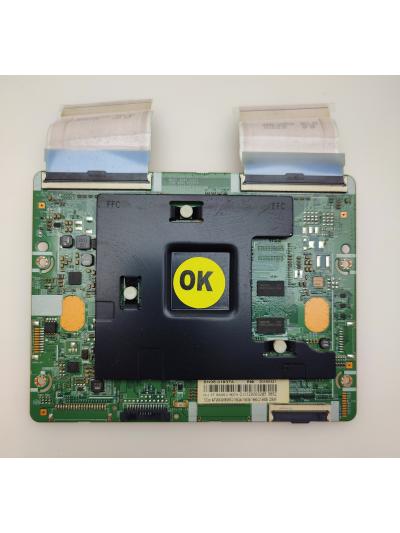

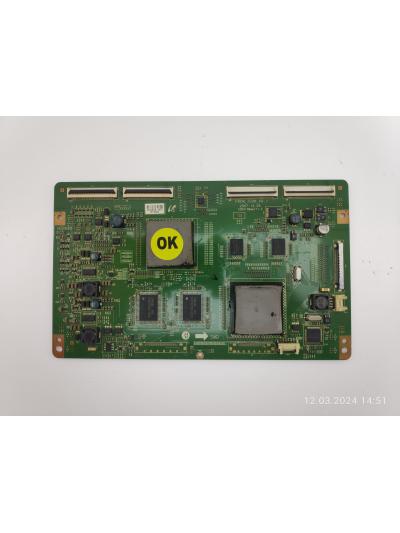

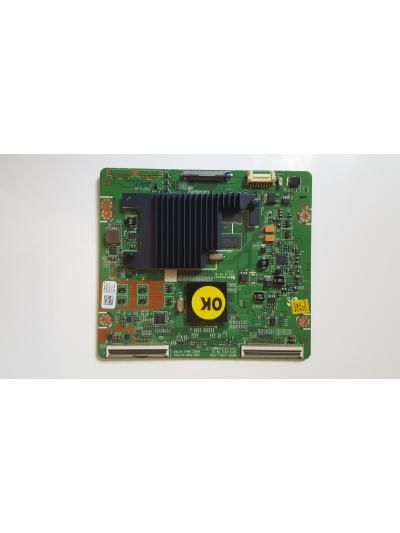

LE46B750U1W · 2009_240Hz_FRCQ_V1.2UE40ES8000 · BN41-01790CLE52A856S1MXXG · FRCM_TCON_V0.1BN41-01790C SK98BN950UE-40ES8000SXTK · BN41-01790C BN95-00580CUE40F6340SS · BN41-01939 BN97-06996BUE40H6470 · BN41-02110A BN95-01308BUE48JU6470U · BN41-02297UE55H6270AS · T650HVN05.7 65T07-C0EUE55H6470AS · T650HVN05.7 65T07-C0E

LG

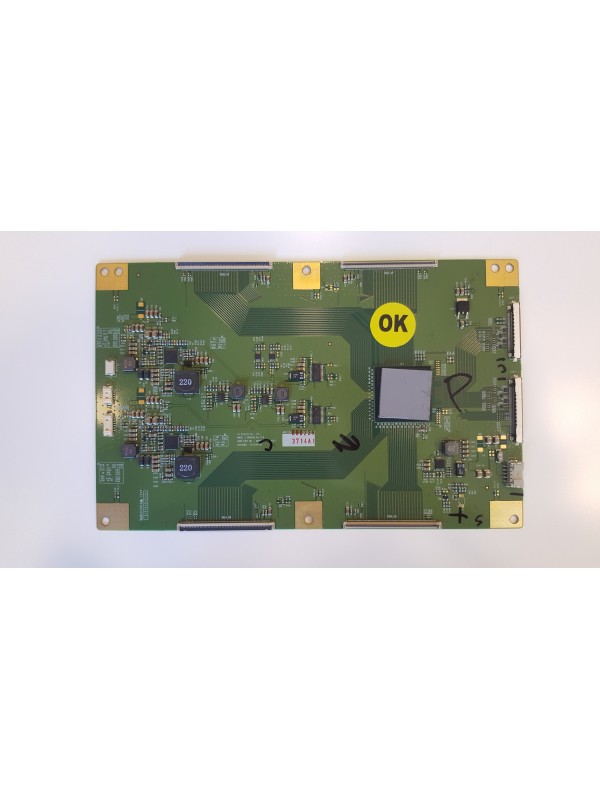

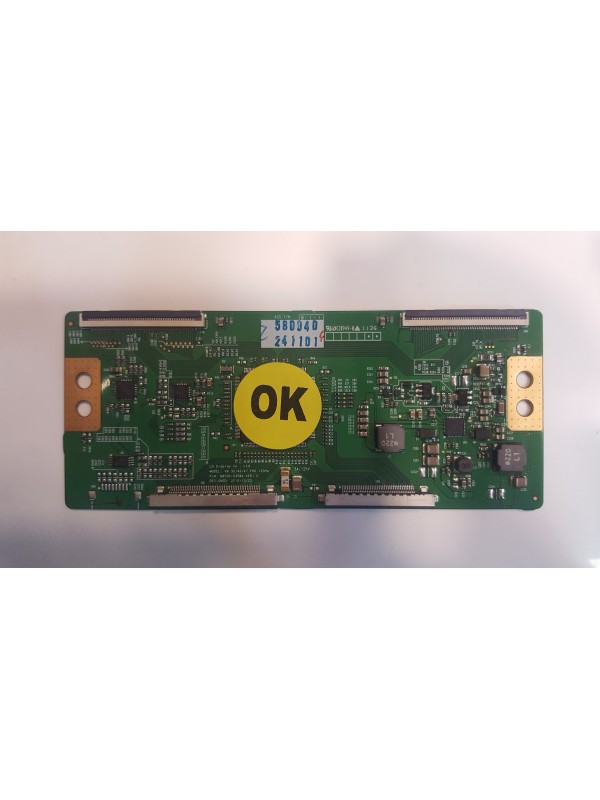

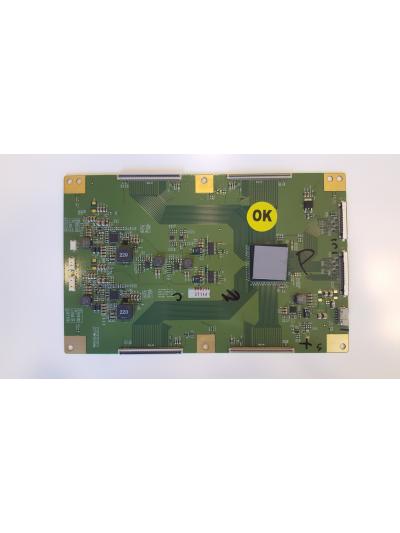

6870C-0466B LC650EQD6870C-0358A V6

Sony

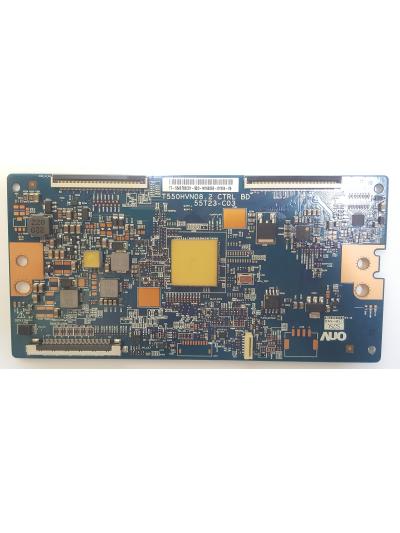

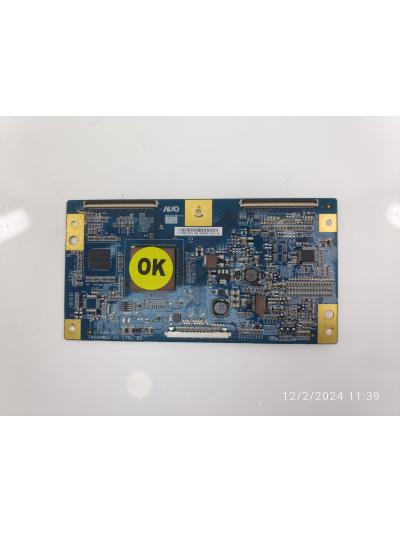

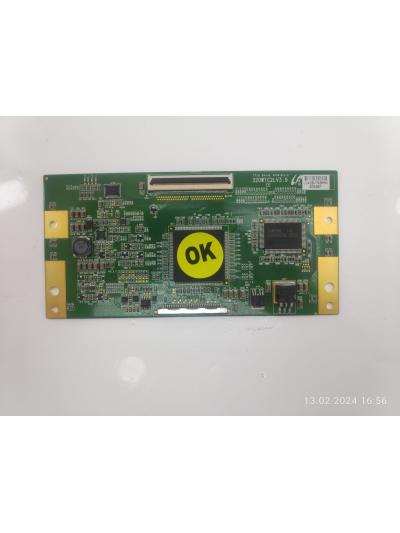

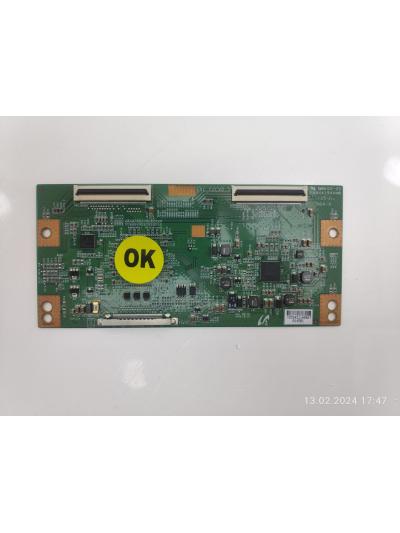

KDL-43W805C · T550HVN08.2 55T23-C03KDL-3243000 · 320WTC2LV3.9KDL-46EX520 · ESL_C2LV0.5KDL-40V3000 · T400HW01 V1

Arçelik

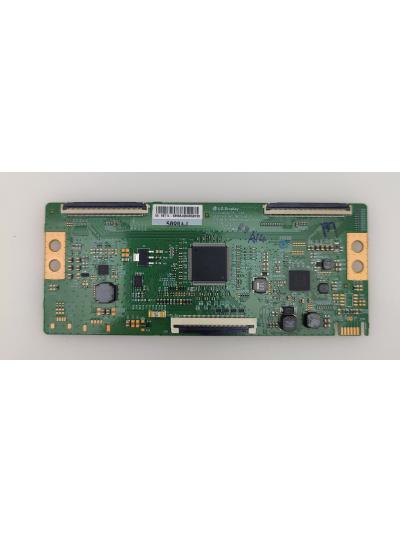

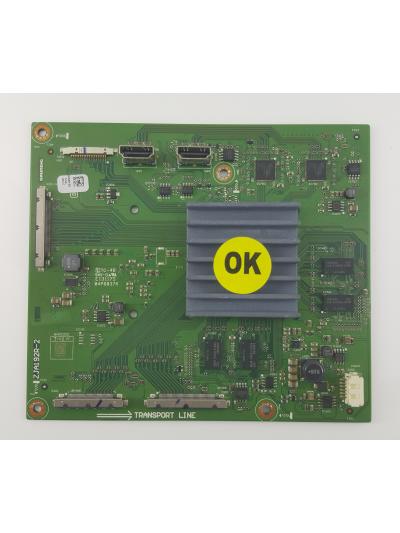

A48 LB 9486 · ZJA192R-2 MHH150A55L 8860 5S · 6870C-0805A 6871L-5898A

Grundig

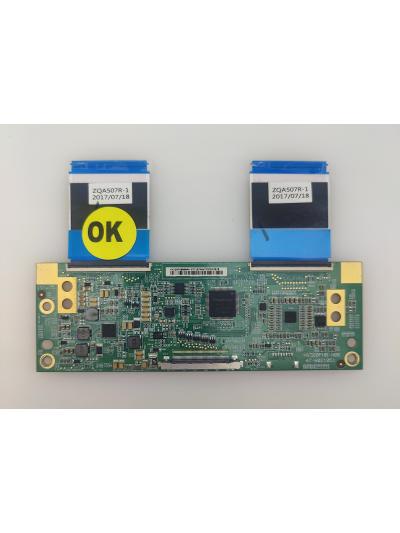

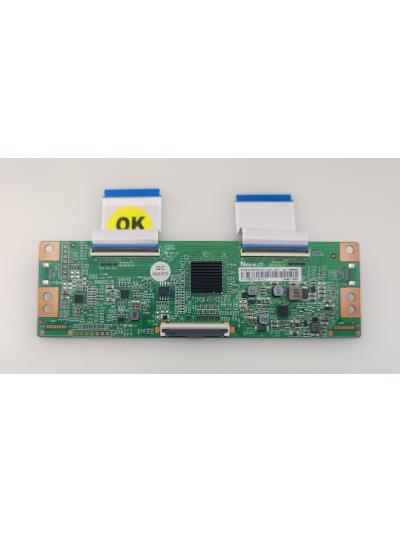

Dortmund 32 CLE 5745 AN Ekran Kartı HV320FHB-N00 47-6021051VALENCIA 50 GEU 8915 B Ekran Kartı N4TI500UHDDJ7_QE1_A01

Axen

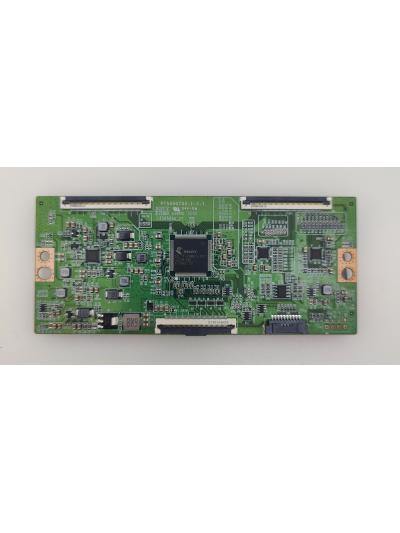

AX50FIL403/0216 · PT500GT04-1-C-1 Ekran

Philips

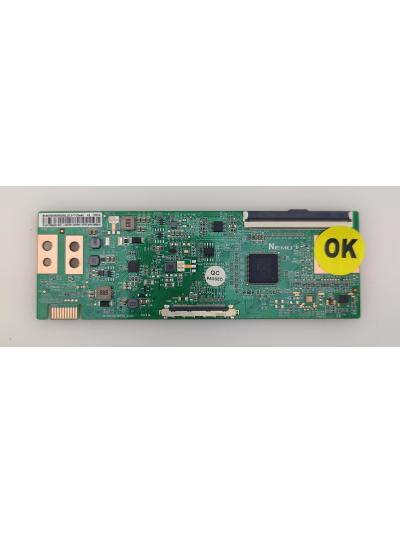

55PUS7503/12 · N4TB550UHDF 5A

Toshiba

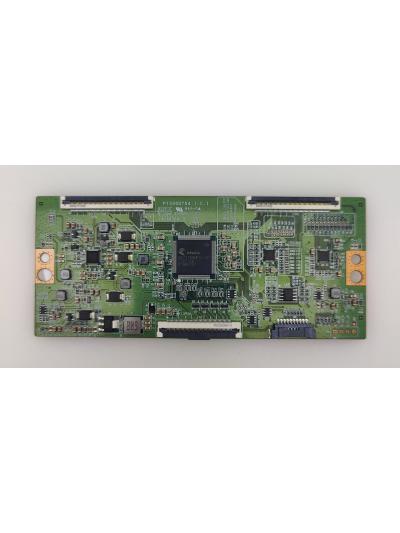

50UA2263DT · PT500GT04-1-C-1 Ekran

Diğer

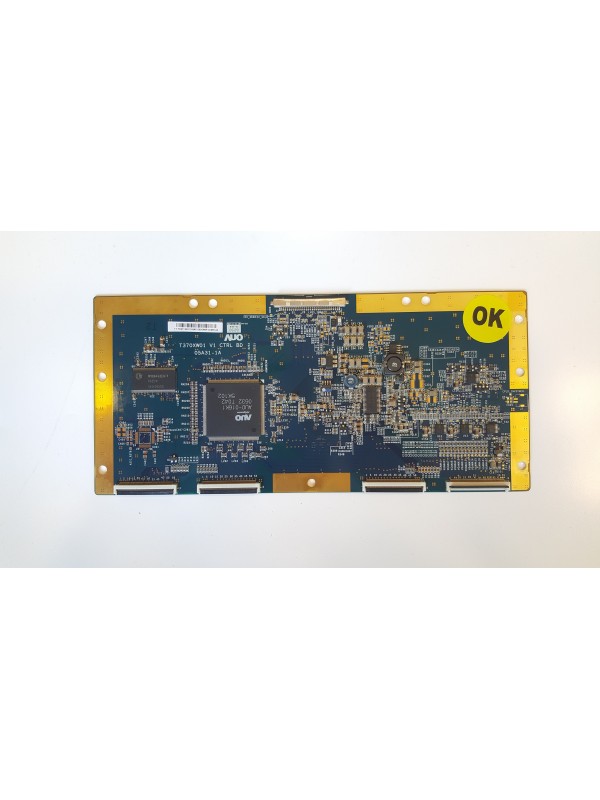

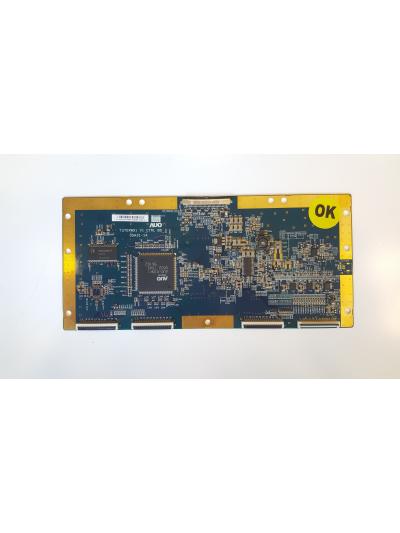

AU Optronics T370XW01 · 55.37T02.021 5537T02021

Aradığınız kod listede yoksa kartın üzerindeki kodu site içi aramada aratın ya da kartın fotoğrafını WhatsApp üzerinden gönderin; stok durumunu ücretsiz teyit edelim.

Parça mı, Onarım mı?

Kartı kendiniz değiştirmek istemiyorsanız televizyonunuzu TV tamir servisimize getirebilirsiniz. Atölyemizde T-CON onarımı/değişimi 3.000 - 5.500 TL aralığındadır, arıza tespiti ücretsizdir ve işlem 1 yıl parça ve işçilik garantilidir. Adres: Atışalanı Mahallesi, Taşocağı Caddesi No:96, Esenler / İstanbul. Yerinde servis verilmez — onarım, topraklı tezgâh ve toz kontrolü bulunan atölyemizde yapılır; nedenini burada anlattık.

Fiyatlar KDV hariçtir — faturaya %20 KDV eklenir.

Diğer Parçalar

Anakart (main board) · Power board · LED driver · İnvertör board · Tüm TV yedek parçaları

Markanıza göre TV tamiri: Samsung · LG · Vestel · Arçelik, Beko, Grundig · Philips · Sony — arıza belirtileri, LED ve ekran değişimi fiyatları.

Sıkça Sorulan Sorular

T-CON kartı nedir, ne işe yarar?

T-CON board (ekran kartı), görüntüyü panele aktaran ve panelin görüntüyü nasıl oluşturacağını yöneten karttır. Arızası çoğunlukla ekranda yatay şerit ve bantlar, titreme ya da ekranın yarısının kararmasıyla kendini gösterir; dikey çizgiler ve sabit lekeler ise genellikle T-CON değil, panel veya flex kaynaklıdır. Doğru kartı seçerken panel kodu, TV model adından daha belirleyicidir.

T-CON kartı bozulunca ne olur?

En tipik belirtiler: ekranın yarısının kararması veya beyazlaması, yatay şeritler, görüntünün titremesi, negatif/ters renkler, ekranın çift görüntü vermesi ve bazı modellerde hiç görüntü gelmemesi. Ses normal gelmeye devam eder; bu ayrım önemlidir.

T-CON arızası mı, panel arızası mı?

Ayrım şöyle yapılır: yatay şerit, titreme ve renk bozulması çoğunlukla T-CON kaynaklıdır ve kart değişimiyle çözülür. Dikey çizgiler ve ekranın belirli bir bölgesinde sabit leke ise genellikle panel veya flex kaynaklıdır; bu durumda panel değişimi gerekir.

Doğru T-CON kartını nasıl bulurum?

T-CON kartında iki kod önemlidir: kartın kendi kodu (örn. BN41-02297, 47-6021051) ve panelin kodu (örn. HV320FHB-N00). Panel kodu, panelin arkasındaki etikette yazar. Aynı TV modelinde farklı panel üreticileri kullanılabildiği için yalnızca model adıyla parça seçmek risklidir.

T-CON değişimi ne kadar tutar?

Atölyemizde T-CON board onarımı veya değişimi 3.000 - 5.500 TL aralığındadır. Bu, panel değişimine (5.800 - 22.000 TL) göre belirgin şekilde ekonomiktir; bu yüzden görüntü arızalarında önce T-CON ihtimali değerlendirilir. Arıza tespiti ücretsizdir.

T-CON kartını kendim değiştirebilir miyim?

T-CON kartı panelin arkasında, metal kapak altında bulunur ve panele ince flex kablolarla bağlanır. Bu flexler çok hassastır; yanlış takma veya statik elektrik paneli kalıcı olarak bozabilir. Deneyiminiz yoksa cihazı atölyeye getirmenizi öneririz.

Ses geliyor ama görüntü yok, T-CON mu?

Olabilir, ancak bu belirtinin en sık sebebi arka aydınlatmadır (LED bar). Karanlık odada ekrana el feneri tutun: silik de olsa görüntü seçiliyorsa panel ve T-CON sağlamdır, sorun arka aydınlatmadadır. Hiç görüntü izi yoksa T-CON veya panel akla gelir.

Panel mi değişmeli? T-CON kartı sağlamsa ve ekranda fiziksel hasar varsa panel değişim fiyatlarına bakın.

Bu Parçayla İlgili Arıza Rehberi

• Görüntüde Çizgi ve Renk Bozulması: T-Con / Ekran Kartı Arızası

Arızanın hangi karttan kaynaklandığını belirtiden anlamak için rehberi okuyun; emin değilseniz TV'nin arka etiketinin fotoğrafını WhatsApp'tan gönderin, ücretsiz ön teşhis yapalım.
