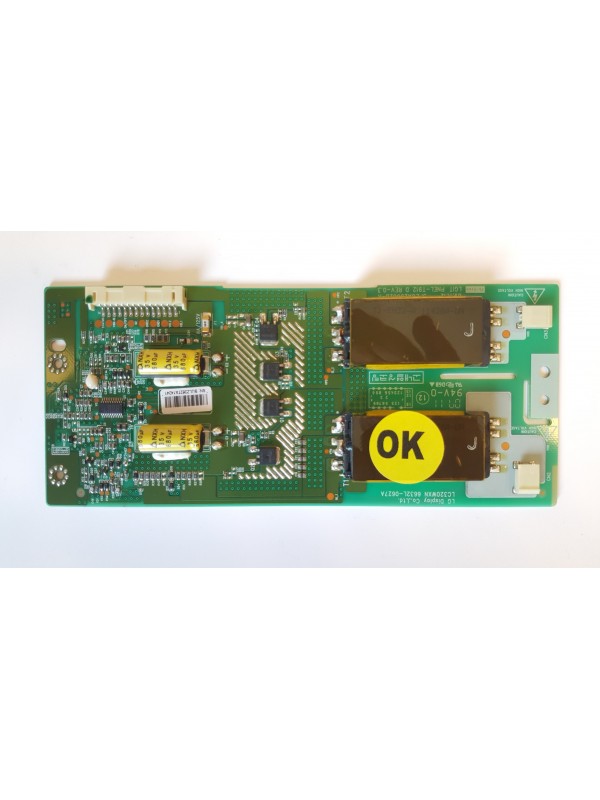

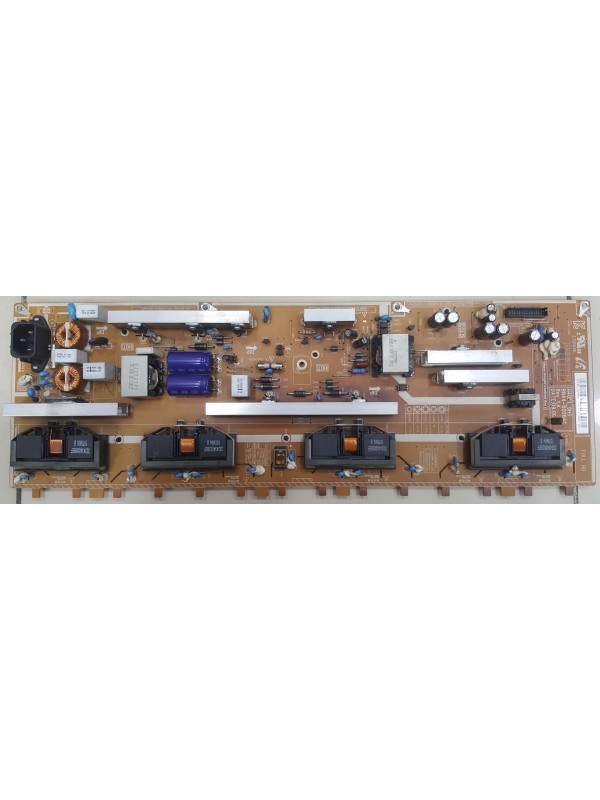

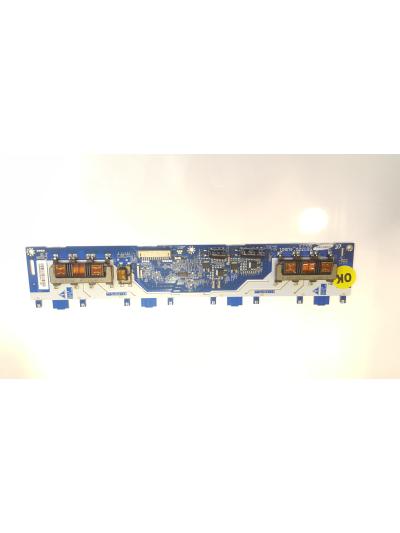

İnvertör Board

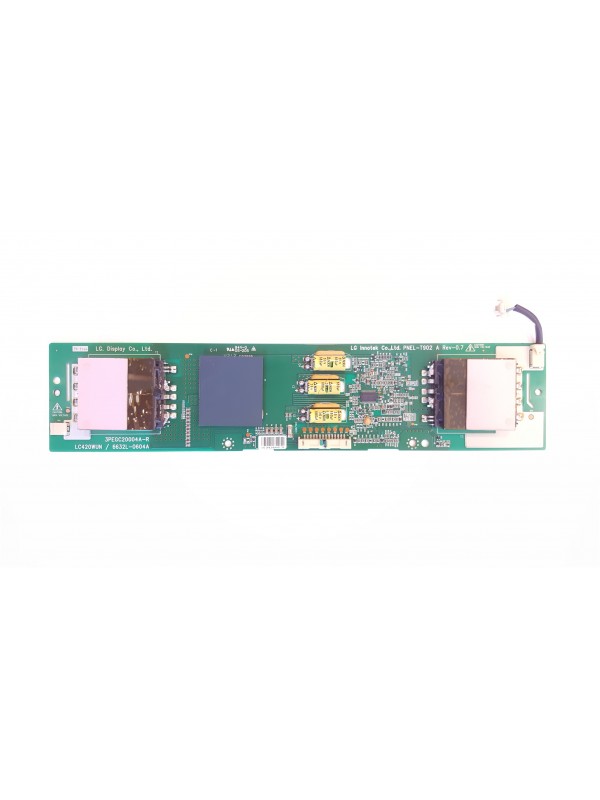

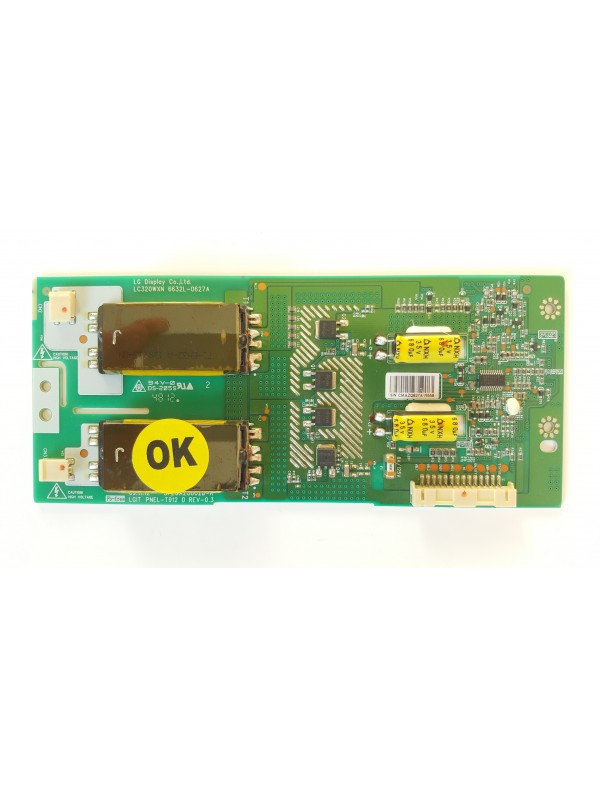

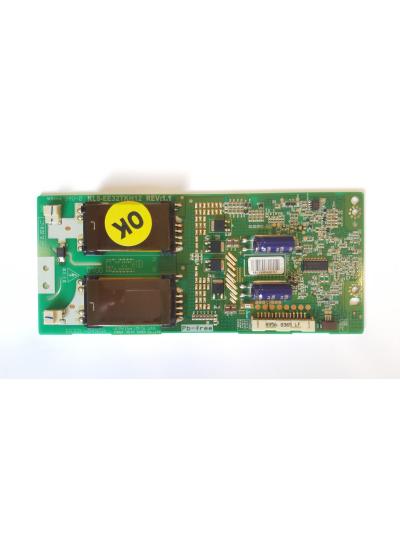

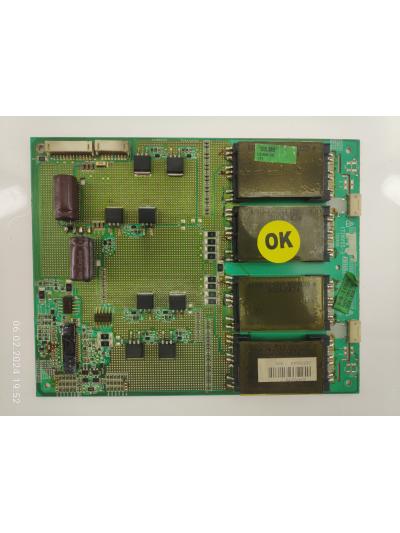

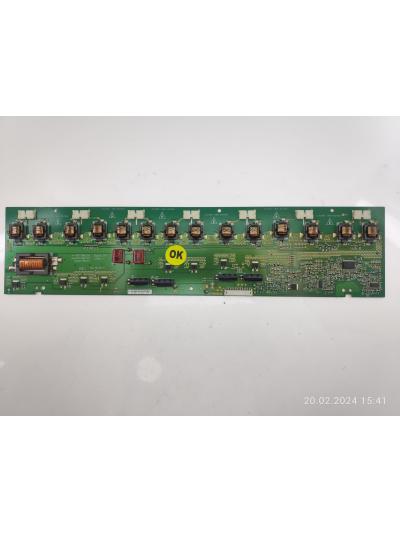

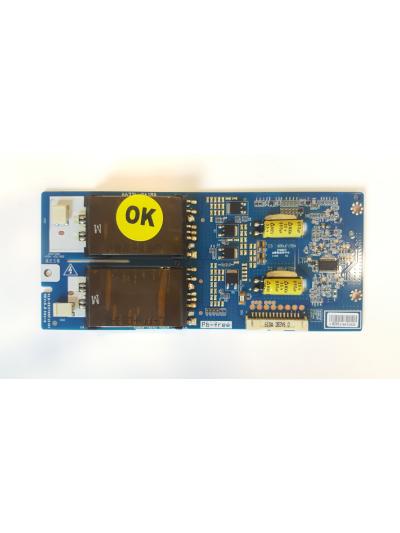

İnvertör board, CCFL floresan lambalı eski LCD televizyonlarda arka aydınlatmayı besleyen karttır. Lambaları yakabilmek için yüksek gerilim üretir. Bu kart arızalandığında ekran kararır ama ses gelmeye devam eder. LED aydınlatmalı yeni modellerde invertör yerine LED driver kullanılır. Bu kategoride ayrıca plazma televizyonların YSUS, ZSUS ve buffer kartları da listelenir.

İnvertör Arızasının Belirtileri

• Ses var, görüntü yok - ekran karanlık, ses normal
• Açılışta bir saniye görüntü gelip sönüyor
• Ekranın bir kenarı karanlık kalıyor - lambalardan biri veya o kanalın devresi çalışmıyor
• Görüntüde titreme
• Cihazdan ince ıslık sesi geliyor

Sizde İnvertör mü Var, LED Driver mı?

Bu ayrım doğru parçayı bulmanın ilk adımıdır:

• İnvertör (CCFL): "LCD TV" olarak satılan, görece kalın gövdeli, yaklaşık 2012 öncesi modeller. Arka aydınlatma floresan lambalarla yapılır.
• LED driver: "LED TV" olarak satılan ince modeller. Arka aydınlatma LED çubuklarla yapılır.

Emin değilseniz televizyonun model numarasını gönderin; hangisinin olduğunu söyleyelim.

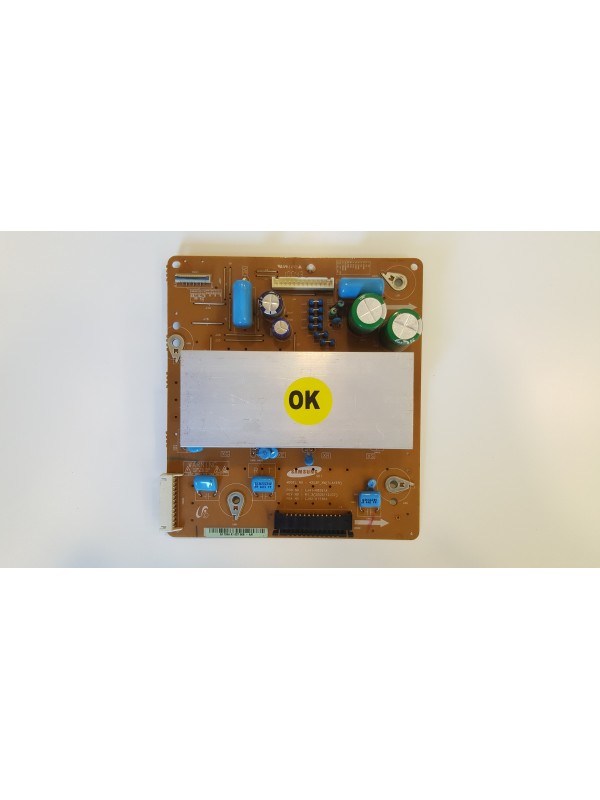

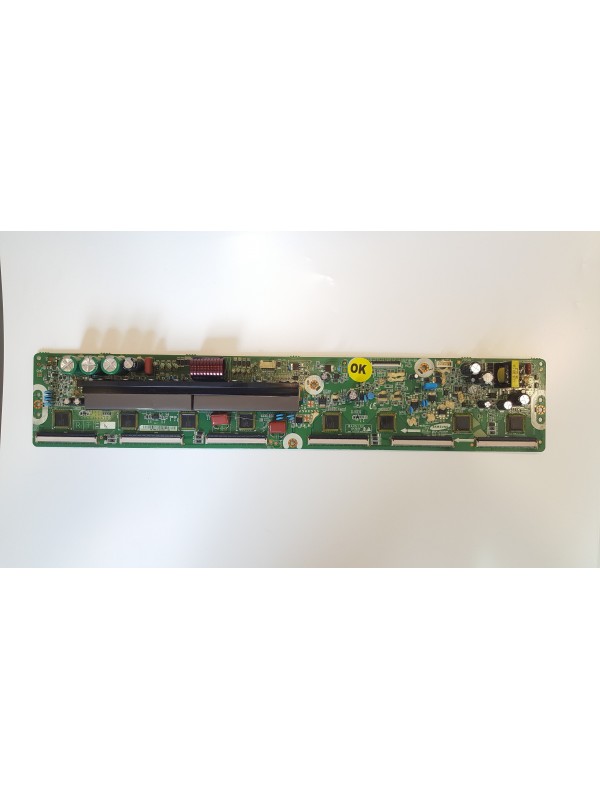

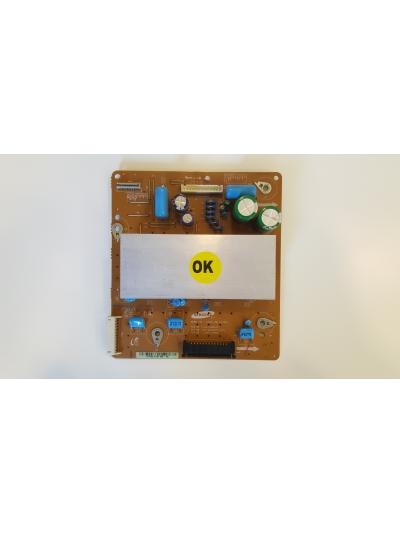

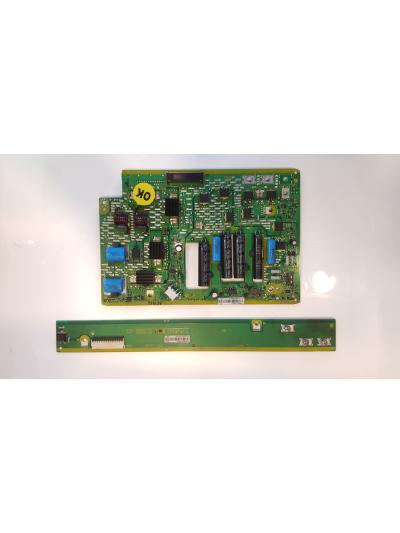

Plazma Televizyon Kartları: YSUS, ZSUS ve Buffer

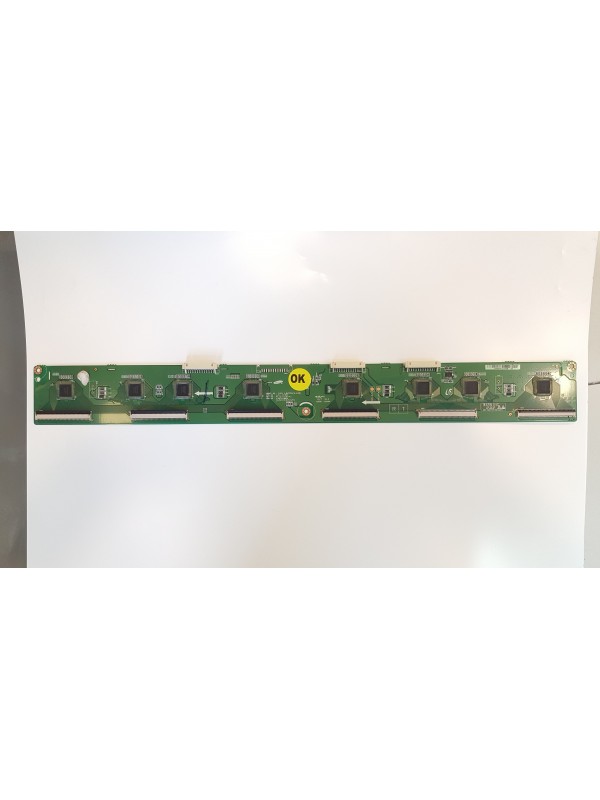

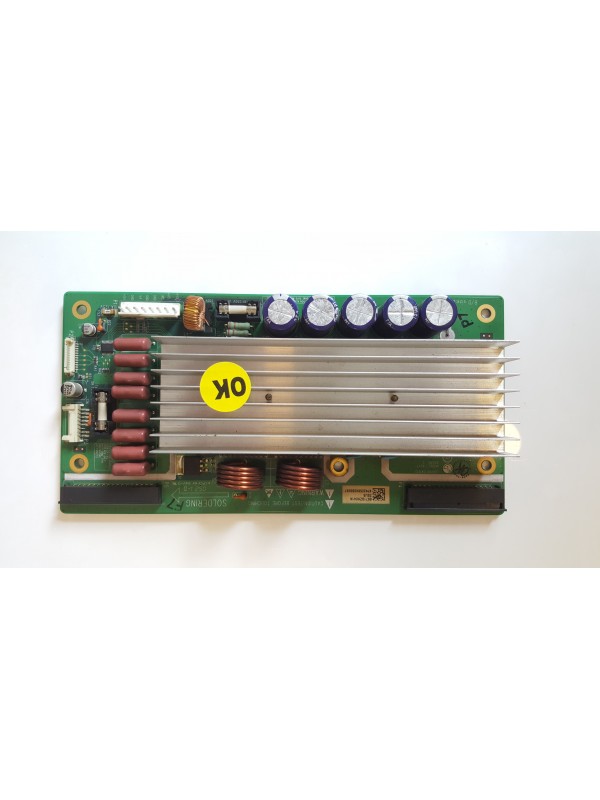

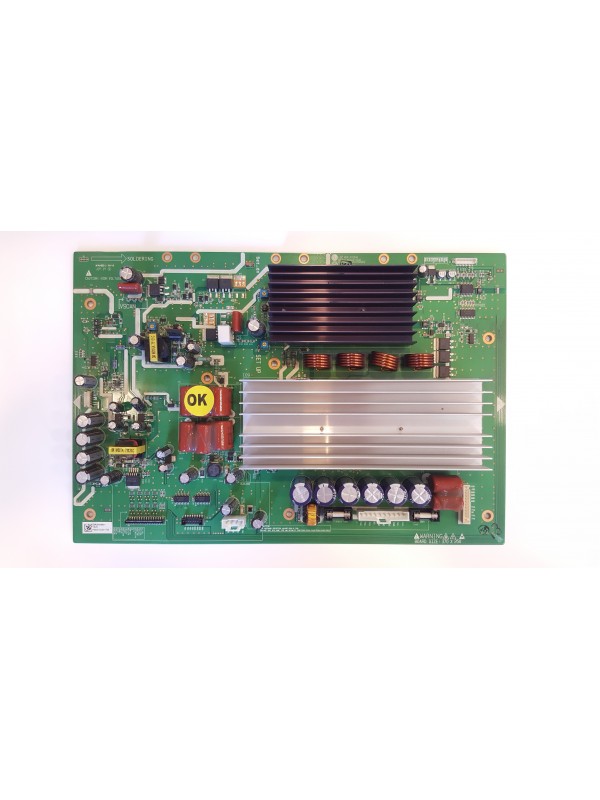

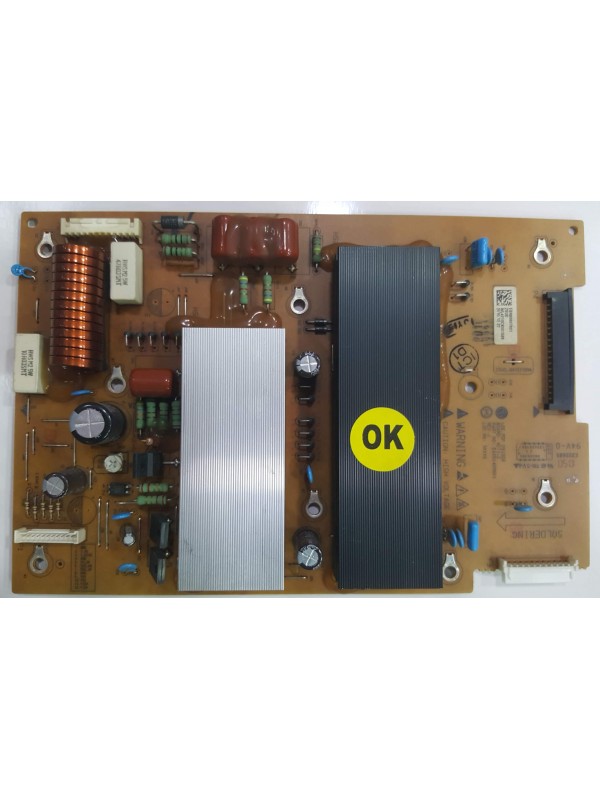

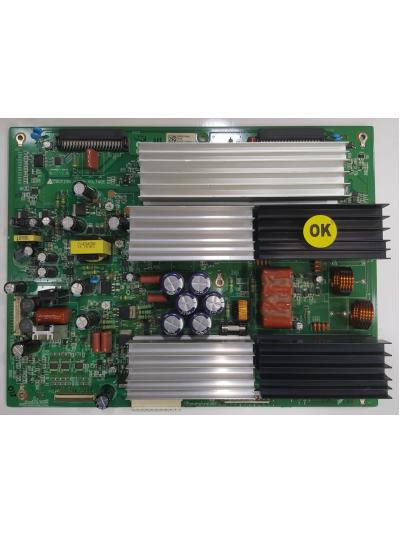

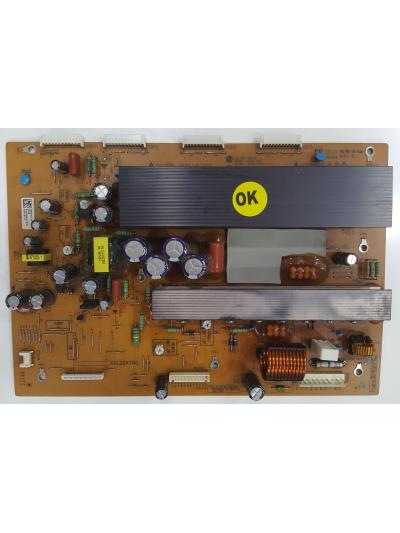

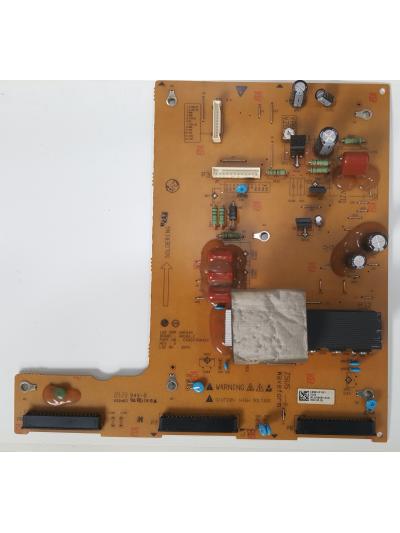

Plazma televizyonlarda panelin ışık üretebilmesi için gereken yüksek voltajlı sürme darbelerini YSUS (Y-Sustain) ve ZSUS (Z-Sustain) kartları üretir; buffer kartları bu sinyalleri panel bağlantılarına dağıtır. Bu kartlar ana kart ya da besleme kartı değildir, plazma panele özgü sürücü kartlarıdır. Arızalandıklarında en sık şu belirtiler görülür:

• Ekranda yatay bantlar veya blok bozulma
• Görüntünün yanıp sönmesi
• Televizyonun açılırken koruma yapıp kapanması
• Ses var, görüntü yok

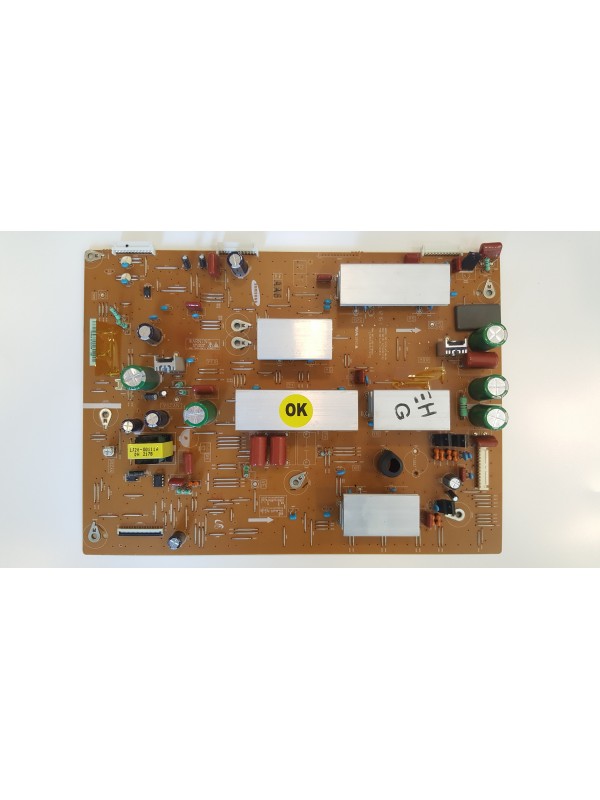

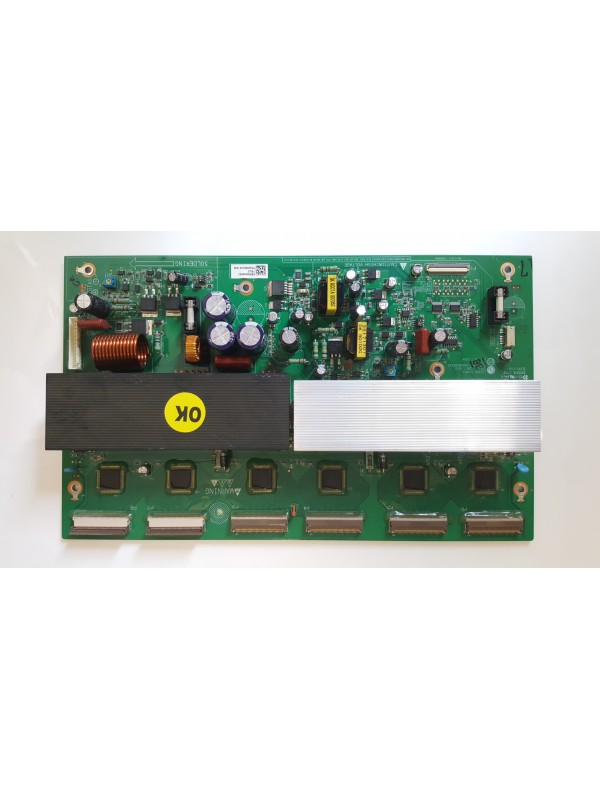

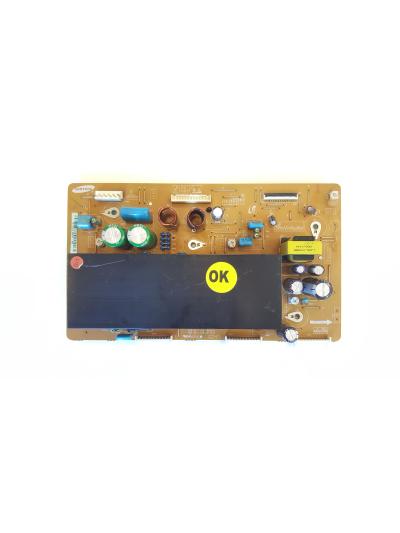

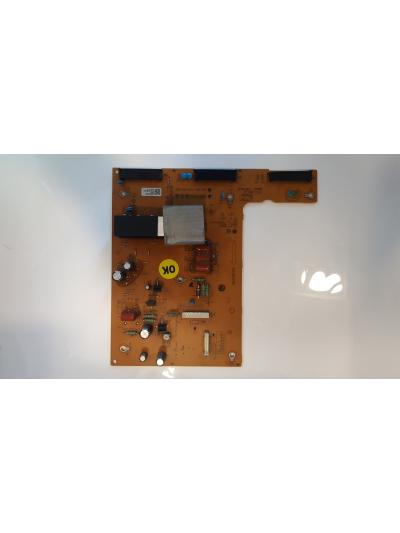

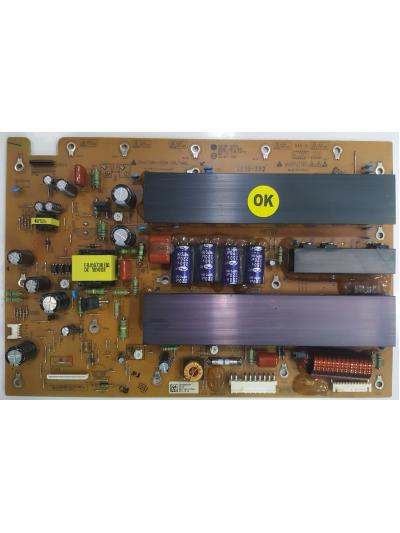

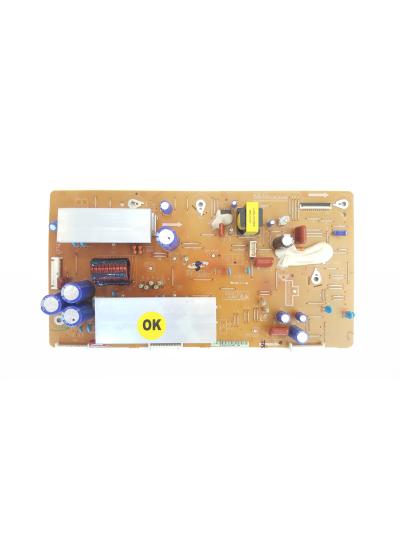

Kart kodu kartın üzerindeki etikette yazar: LG plazma kartlarında EAX / EBR ile başlayan kodlar ve 42T1_YSUS gibi kart adı, Samsung plazma kartlarında LJ41 / LJ92 ile başlayan kodlar bulunur. Aynı belirtiler başka kartlardan da kaynaklanabileceği için kart kodunu ve televizyon modelini WhatsApp'tan gönderin; uyumluluğu ücretsiz teyit edelim.

Güvenlik uyarısı: İnvertör kartı 1000 voltun üzerinde gerilim üretir ve cihaz fişten çekildikten sonra bile kondansatörlerde yük kalabilir. Plazma televizyonların YSUS ve ZSUS kartları da yüksek gerilimle çalışır. Deneyiminiz yoksa bu kartlarla uğraşmayın.

Uyumluluk kontrolü ücretsizdir. Televizyonun arka etiketinin fotoğrafını WhatsApp'tan gönderin; doğru parçayı biz teyit edelim.

Model ve Etiket Fotoğrafı Gönder

Eski LCD Tamir Ettirmeye Değer mi?

Dürüst cevap: duruma göre değişir. Ölçüt yaş değil, maliyet oranıdır — onarım bedeli aynı boyutta yeni bir televizyonun fiyatının yarısını aşıyorsa yenilemek daha mantıklıdır. Eski CCFL modellerde lambaların da ömrünü doldurmuş olma ihtimali yüksektir; bu durumda yalnızca invertör değişimi kalıcı çözüm olmayabilir. Arıza tespiti ücretsiz olduğu için, ölçüm sonrası size gerçekçi tavsiyeyi veririz — gereksiz masraf yaptırmayı tercih etmiyoruz.

Onarım Hizmeti

Televizyonunuzu TV tamir servisimize getirebilirsiniz; Esenler, Bağcılar, Güngören, Başakşehir, Bayrampaşa, Sultangazi veya Gaziosmanpaşa'daysanız arabalı kuryemizle alabiliriz. Arıza tespiti ücretsizdir, onayınız alınmadan ücret talep edilmez, tüm onarımlar 1 yıl parça ve işçilik garantilidir. Adres: Atışalanı Mahallesi, Taşocağı Caddesi No:96, Esenler / İstanbul. Yerinde servis verilmez — onarım, topraklı tezgâh ve toz kontrolü bulunan atölyemizde yapılır; nedenini burada anlattık.

Diğer Parçalar

Anakart (main board) · Power board · T-CON board · LED driver · Uydu modülü · TV ayağı · TV hoparlör · Tüm TV yedek parçaları

Markanıza göre TV tamiri: Samsung · LG · Vestel · Arçelik, Beko, Grundig · Philips · Sony — arıza belirtileri, LED ve ekran değişimi fiyatları.

Sıkça Sorulan Sorular

İnvertör board nedir, hangi televizyonlarda bulunur?

İnvertör board, CCFL floresan lambalı eski LCD televizyonlarda arka aydınlatmayı besleyen yüksek voltajlı karttır. LED aydınlatmalı modellerde invertör yerine LED driver kullanılır. Yaklaşık 2012 öncesi LCD televizyonlarda invertör bulunur.

İnvertör arızasının belirtileri neler?

Ekranın karanlık kalması (ses normal), açılışta bir saniye görüntü gelip sönmesi, ekranın bir kenarının kararması, görüntünün titremesi ve bazen cihazdan gelen ince ıslık sesi.

Televizyonumda invertör mü var, LED driver mı?

Cihazın yaşı ve türü belirleyicidir: "LCD TV" olarak satılan, kalın gövdeli ve yaklaşık 2012 öncesi modellerde genellikle CCFL lamba ve invertör bulunur. "LED TV" olarak satılan ince modellerde LED bar ve LED driver vardır. Emin değilseniz model numarasını gönderin, biz söyleyelim.

Eski LCD televizyonu tamir ettirmek mantıklı mı?

Ölçüt maliyet oranıdır: onarım bedeli aynı boyutta yeni bir televizyonun yarısını aşıyorsa yenilemek daha mantıklıdır. Eski LCD modellerde CCFL lambaların da ömrünü tamamlamış olması ihtimali yüksektir; bu durumda yalnızca invertör değişimi kalıcı çözüm olmayabilir. Ücretsiz tespit sonrası dürüst tavsiyemizi söyleriz.

İnvertör kartına dokunurken dikkat edilmesi gereken var mı?

Evet. İnvertör kartı CCFL lambaları yakabilmek için 1000 volt üzerinde yüksek gerilim üretir ve cihaz fişten çekildikten sonra bile kondansatörlerde yük kalabilir. Deneyiminiz yoksa bu kartla uğraşmayın; cihazı atölyeye getirin.

İnvertör kartı bulunuyor mu?

Eski modellerde sıfır üretim büyük ölçüde durmuştur; çözüm genellikle test edilmiş çıkma kartlardır. Model numarasını ve kart kodunu gönderin, stok durumunu kontrol edip size bilgi verelim.

Plazma televizyonda YSUS ve ZSUS kartı ne işe yarar?

Plazma panelin ışık üretebilmesi için gereken yüksek voltajlı sürme darbelerini üretir. YSUS (Y-Sustain) ve ZSUS (Z-Sustain) kartları birlikte çalışır; buffer kartları bu sinyalleri panel bağlantılarına dağıtır. Kart kodu kartın üzerindeki etikette yazar: LG kartlarında EAX / EBR, Samsung kartlarında LJ41 / LJ92 ile başlar.

YSUS veya ZSUS kartı arızalanınca ne olur?

En sık görülen belirtiler ekranda yatay bantlar veya blok bozulma, görüntünün yanıp sönmesi, televizyonun açılırken koruma yapıp kapanması ve ses olduğu hâlde görüntünün gelmemesidir. Aynı belirtiler başka kartlardan da kaynaklanabileceği için kart kodunu ve televizyon modelini gönderin; uyumluluğu ücretsiz teyit edelim.
