T-CON Board (Ekran Kartı)

T-CON board (ekran kartı), panelin görüntüyü nasıl oluşturacağını yöneten karttır. Anakarttan gelen görüntü sinyalini panelin anlayacağı zamanlama sinyallerine çevirir. Bu kart bozulduğunda ses normal gelir ama görüntüde yatay şerit, titreme, renk bozulması veya yarım ekran gibi bozulmalar oluşur. Samsung (BN41 serisi), Vestel, Grundig, LG ve diğer markalar için sıfır ve test edilmiş çıkma T-CON kartı tedarik ediyoruz.

T-CON Arızasının Belirtileri

• Ekranda yatay şerit ve bantlar - T-CON arızasının en tipik işareti
• Görüntüde titreme ve dalgalanma
• Ekranın yarısının kararması veya beyazlaması
• Negatif görüntü, ters renkler, çift görüntü
• Ses var, görüntü hiç yok - bazı T-CON arızalarında görüntü tamamen kesilir (bkz. ses var görüntü yok)

Önemli ayrım: Dikey çizgiler ve sabit lekeler genellikle T-CON değil, panel veya flex kaynaklıdır. Yanlış parça almamak için ayrımı doğru yapmak gerekir; atölyemizde arıza tespiti ücretsizdir.

Doğru T-CON Kartını Seçmek

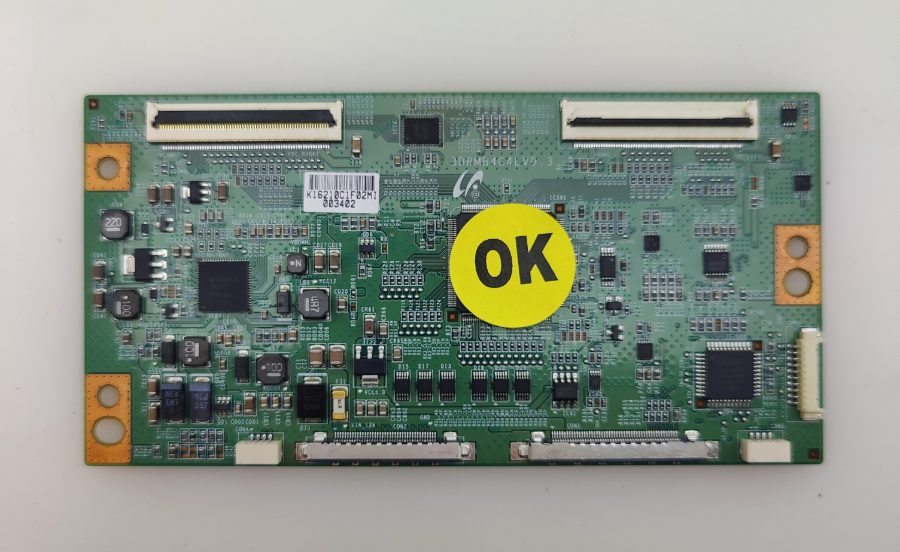

1. Kartın kendi kodunu okuyun. Samsung'da BN41-02297, BN41-02229; Grundig/Vestel'de 47-6021051, 3DRMB4C4LV0.3 gibi kodlar bulunur.
2. Panel kodunu mutlaka not edin. Panelin arka etiketinde HV320FHB-N00 gibi bir kod yazar. T-CON seçiminde panel kodu, TV model adından daha belirleyicidir.
3. Aynı model farklı panel içerebilir. Üretim partisine göre farklı panel üreticisi kullanıldığından, model adına güvenmek risklidir.
4. Emin değilseniz gönderin. Kartın ve panel etiketinin fotoğrafıyla uyumluluğu ücretsiz teyit edelim.

Kod kontrolü ücretsizdir. Kartın ve panel etiketinin fotoğrafını WhatsApp'tan gönderin; uyumlu T-CON kartını biz teyit edelim.

Kart ve Panel Kodu Fotoğrafı Gönder

Stoktaki T-CON Kartlarından Örnekler

Aşağıdaki kartlar atölyemizde test edilmiştir. Kart ve panel kodunu kendi televizyonunuzunkiyle karşılaştırabilirsiniz.

Sık Aranan T-CON Kart ve Panel Kodları

T-CON seçiminde panel kodu belirleyicidir. Aşağıdaki kodlara tıklayarak stoğumuzdaki uyumlu ekran kartlarını görebilirsiniz.

Kodunuzu listede bulamadıysanız üstteki arama kutusuna yazabilir veya kartın fotoğrafını WhatsApp'tan gönderebilirsiniz; stok durumunu biz kontrol edelim.

Markaya Göre T-CON Kart Modelleri

Stoktaki T-CON kartlarını markaya göre listeledik. Kart veya panel kodunuzu bulun, doğrudan ürün sayfasına gidin. Kodu nereden okuyacağınızı bilmiyorsanız TV parça kodu bulma rehberimize bakın.

Samsung

2009_240Hz_FRCQ_V1.2BN41-01790CFRCM_ _V0.1BN41-01790C SK98BN950 ekranUE-40ES8000SXTK BN41-01790C BN…UE40F6340SS Ekranue40h6470 Ekran LSF400HF04 BN9…UE48JU6470U EkranUE55H6270AS EkranUE55H6470AS Ekran

LG

6870c-0466b6870C-0358A V6 32/42/47 LC320E…Yedek Parça Eax61314701Yedek Parça Eax61332101

Sony

55T23-C03 T550HVN08.2 CTRL BD…kdl-3243000 320wtc2lv3.9Esl_c2lv0.5T400HW01 V1

Arçelik

A48 LB 9486 ZJA192R-2 MHH150 E…A55L 8860 5S 6870C-0805A Ekran

Grundig

Dortmund 32 CLE 5745 AN Ekran…VALENCIA 50 GEU 8915 B Ekran N…

Axen

AX50FIL403/0216 PT500GT04-1-C-…

Philips

55PUS7503/12 N4TB550 F 5A Ekran

Toshiba

50UA2263D PT500GT04-1-C-1 Ekran

Diğer

AU Optronics T370XW01 55.37T02…

Aradığınız kod listede yoksa kartın üzerindeki kodu site içi aramada aratın ya da kartın fotoğrafını WhatsApp üzerinden gönderin; stok durumunu ücretsiz teyit edelim.

Parça mı, Onarım mı?

Kartı kendiniz değiştirmek istemiyorsanız televizyonunuzu TV tamir servisimize getirebilirsiniz. Atölyemizde T-CON onarımı/değişimi 3.000 - 5.500 TL aralığındadır, arıza tespiti ücretsizdir ve işlem 1 yıl garantilidir. Adres: Atışalanı Mahallesi, Taşocağı Caddesi No:96, Esenler / İstanbul. Yerinde servis verilmez.

Diğer Parçalar

Anakart (main board) · Power board · LED driver · İnvertör board · Tüm TV yedek parçaları

Sıkça Sorulan Sorular

T-CON kartı bozulunca ne olur?

En tipik belirtiler: ekranın yarısının kararması veya beyazlaması, yatay şeritler, görüntünün titremesi, negatif/ters renkler, ekranın çift görüntü vermesi ve bazı modellerde hiç görüntü gelmemesi. Ses normal gelmeye devam eder; bu ayrım önemlidir.

T-CON arızası mı, panel arızası mı?

Ayrım şöyle yapılır: yatay şerit, titreme ve renk bozulması çoğunlukla T-CON kaynaklıdır ve kart değişimiyle çözülür. Dikey çizgiler ve ekranın belirli bir bölgesinde sabit leke ise genellikle panel veya flex kaynaklıdır; bu durumda panel değişimi gerekir.

Doğru T-CON kartını nasıl bulurum?

T-CON kartında iki kod önemlidir: kartın kendi kodu (örn. BN41-02297, 47-6021051) ve panelin kodu (örn. HV320FHB-N00). Panel kodu, panelin arkasındaki etikette yazar. Aynı TV modelinde farklı panel üreticileri kullanılabildiği için yalnızca model adıyla parça seçmek risklidir.

T-CON değişimi ne kadar tutar?

Atölyemizde T-CON board onarımı veya değişimi 3.000 - 5.500 TL aralığındadır. Bu, panel değişimine (5.800 - 22.000 TL) göre belirgin şekilde ekonomiktir; bu yüzden görüntü arızalarında önce T-CON ihtimali değerlendirilir. Arıza tespiti ücretsizdir.

T-CON kartını kendim değiştirebilir miyim?

T-CON kartı panelin arkasında, metal kapak altında bulunur ve panele ince flex kablolarla bağlanır. Bu flexler çok hassastır; yanlış takma veya statik elektrik paneli kalıcı olarak bozabilir. Deneyiminiz yoksa cihazı atölyeye getirmenizi öneririz.

Ses geliyor ama görüntü yok, T-CON mu?

Olabilir, ancak bu belirtinin en sık sebebi arka aydınlatmadır (LED bar). Karanlık odada ekrana el feneri tutun: silik de olsa görüntü seçiliyorsa panel ve T-CON sağlamdır, sorun arka aydınlatmadadır. Hiç görüntü izi yoksa T-CON veya panel akla gelir.

Panel mi değişmeli? T-CON kartı sağlamsa ve ekranda fiziksel hasar varsa panel değişim fiyatlarına bakın.
